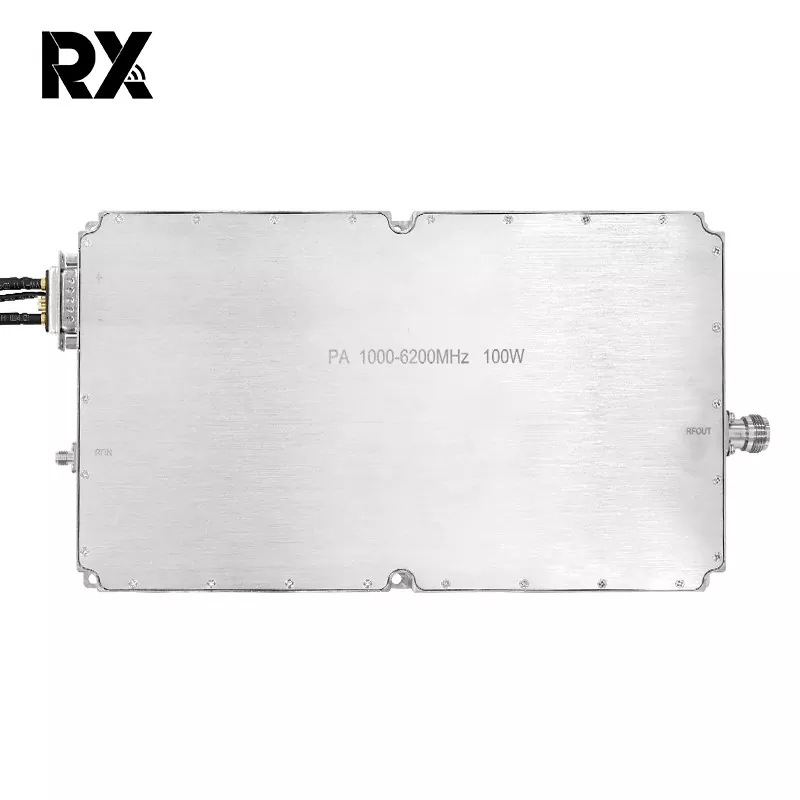

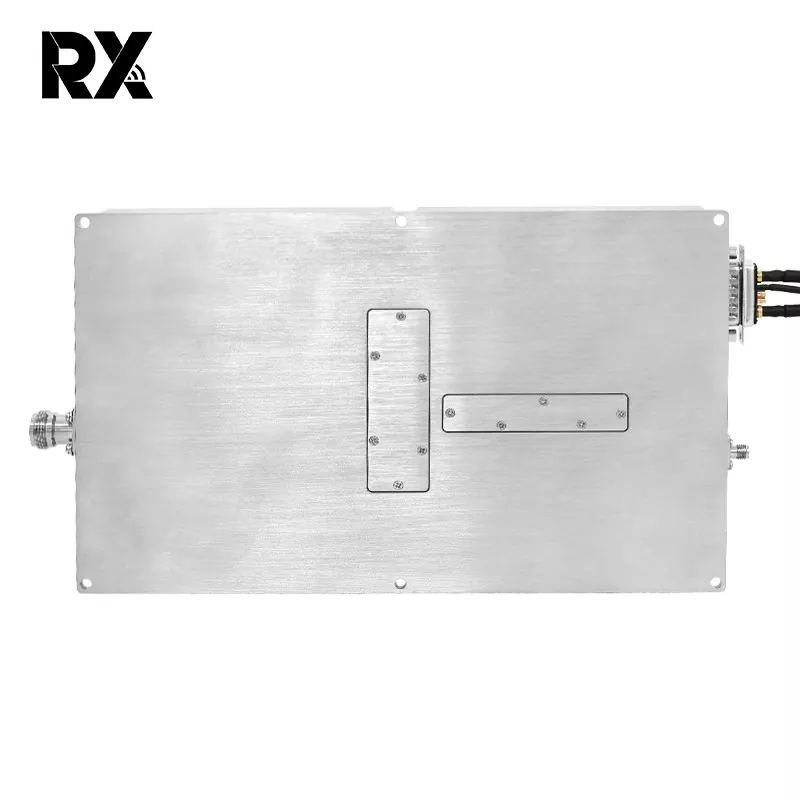

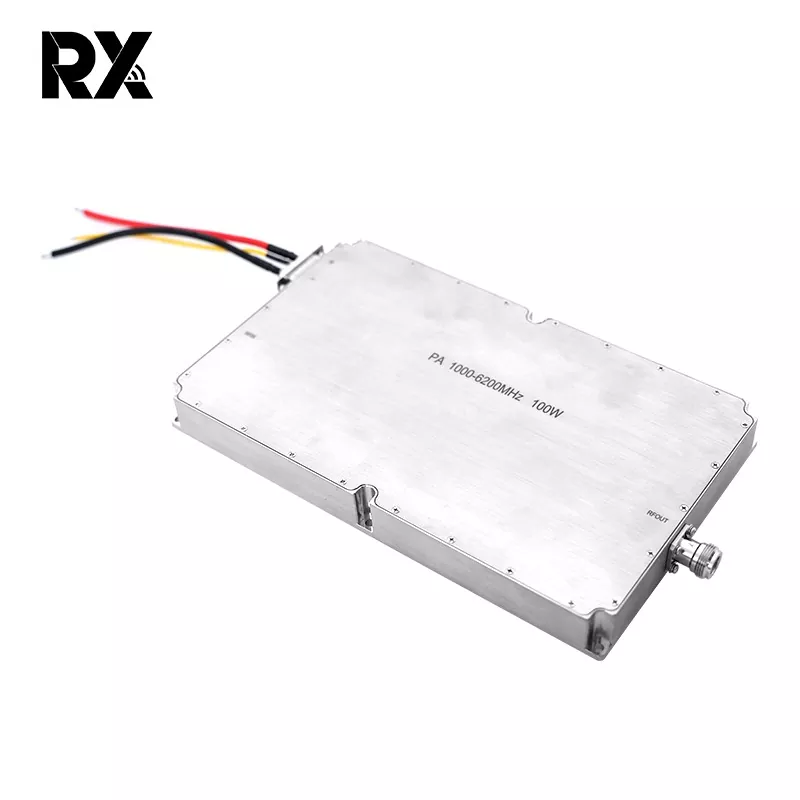

Amplificateur de puissance 100 W haute puissance à bande ultra large 1 000-6 000 MHz

L'amplificateur de puissance ultra-large bande 1000-6000 MHz haute puissance 100 W est un module RF. Un seul module peut couvrir 1 à 6 GHz, éliminant ainsi le besoin de circuits de commutation multibandes traditionnels, réduisant ainsi considérablement la taille et la complexité du système. Convient aux scénarios impliquant une agilité de fréquence, des sauts de fréquence ou des interférences à large bande.

envoyer une demande

Description du produit

Amplificateur de puissance 100 W haute puissance à bande ultra large 1 000-6 000 MHz

Ce module utilise la technologie GaN, atteignant 30 % de dissipation thermique en moins que le LDMOS à puissance équivalente de 100 W, atteignant une véritable puissance élevée et une faible dissipation thermique, prolongeant ainsi la durée de vie du module. De plus, nous avons ajouté une protection contre la température, une protection contre la charge, une protection contre les surtensions et une protection contre les surcharges au circuit imprimé, éliminant ainsi le besoin de fonctions de protection externes et augmentant considérablement l'efficacité opérationnelle.

Contrairement aux fréquences à bande étroite conventionnelles, l'ultra-large bande (1 000-6 000 MHz) exige des normes techniques et de qualité de composants plus élevées pour atteindre ses caractéristiques d'ultra-large bande, de haute puissance et de haute fiabilité. L'amplificateur de puissance ultra-large bande 1 000-6 000 MHz 100 W a démontré des performances exceptionnelles dans les communications multibandes modernes, les tests CEM, la guerre électronique et les systèmes anti-drones.

Spécification de l'amplificateur de puissance 1000-6200 MHz 100 W (TC = 25 ℃)

Non.	Description	Symbole	Min.	Tapez		Max.	Unité	Remarque
1.	Fréquence de fonctionnement	PC	1000			6200	MHz
2.	Puissance d'entrée	Épingle		2			dBm
3.	Puissance de sortie CW	Psat	50.5	51		52.5	dBm	Onde continue
4.	Gain de puissance	généraliste	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Planéité du gain de puissance	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Perte de retour d'entrée	S11		-15			dB
7.	Tension de fonctionnement	Vcc	28	28		32	V
8.	Consommation actuelle	A		17		21.5	A	@ Poussée = 110 ~ 180 W
9.	Entrée du connecteur RF		SMA, Femme

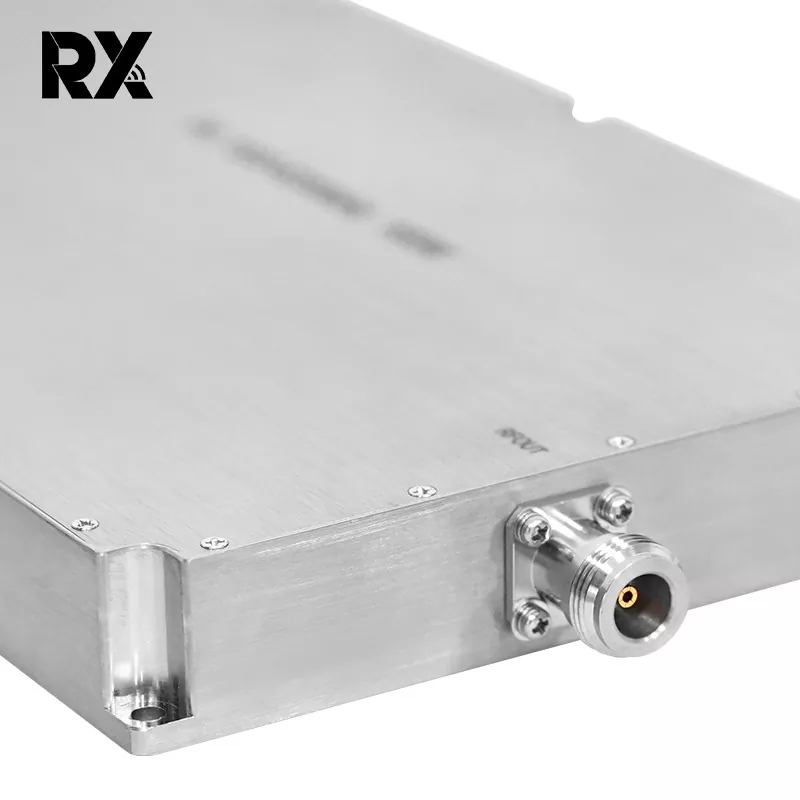

10.	Sortie du connecteur RF		N, Femme
11.	Poids			1.9		2	Kilogrammes
12.	LongueurLargeurHauteur		25015025			mm
13.	Puissance d'entrée maximale	PinMax	≤10			dBm

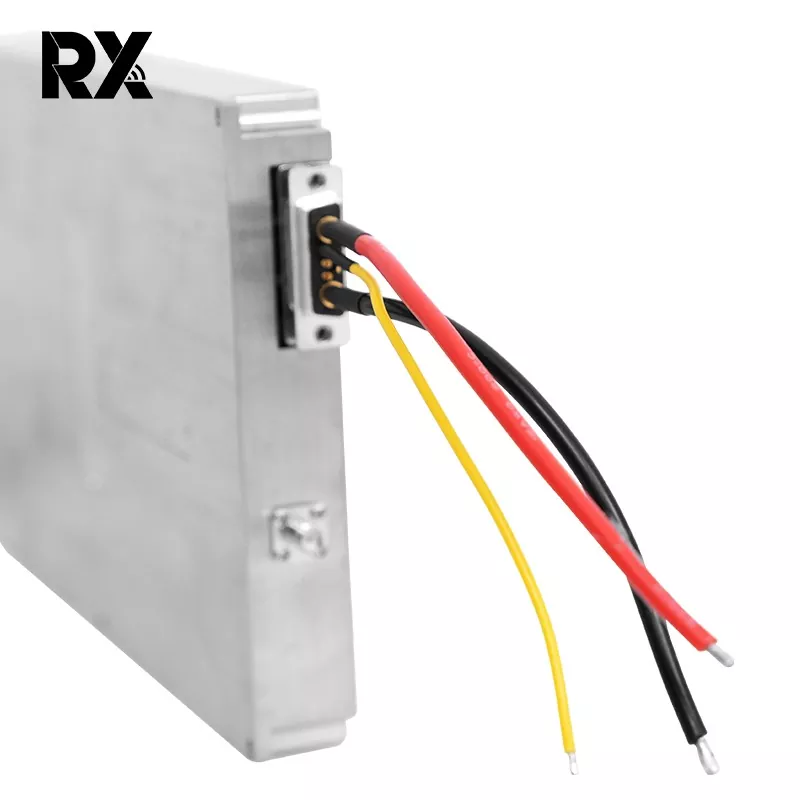

14.	Définition de l'interface (7W2 Femelle)	VDD	A1		28 Vcc
		GND	A2		Sol
		Protection contre les surintensités	2		Fonctionnement normal :0V Protection contre les surintensités : + 5 V			Protection contre les surintensités @ 25A
		Protection contre la surchauffe	2		Fonctionnement normal :0V Protection contre la surchauffe : + 5 V			Surchauffe
		Activer	3		5 V ~ Vdd : activé 0 V : éteint			protection @ 100 ℃
		GND	4		Sol
		État	5		Fonctionnement normal :0V Protection de l'État : + 5 V
