Comment fonctionnera le dispositif de brouillage de signal RF ?

Les brouilleurs de signaux radiofréquences (RF) fonctionnent en transmettant des signaux RF puissants dans la même bande de fréquences que le signal cible, interférant ainsi avec la communication et le fonctionnement normaux du signal cible.

1. Génération de signaux

(1) Sélection de fréquence : les brouilleurs sont conçus pour fonctionner dans une plage de fréquences spécifique. Par exemple, s'il est utilisé pour brouiller les signaux des téléphones portables, il sélectionnera les bandes de fréquences utilisées par les réseaux mobiles, tels que le GSM (900 MHz et 1 800 MHz dans certaines régions), le CDMA, ou les différentes bandes de fréquences utilisées par les réseaux 3G, 4G et 5G. Pour le brouillage Wi-Fi, il se concentrera sur les bandes de fréquences 2,4 GHz et 5 GHz.

(2) Circuit de génération de signal : il existe un circuit de génération de signal à l'intérieur de l'appareil qui est utilisé pour générer le signal RF. Ce circuit contient généralement des composants tels qu'un oscillateur (pour générer la fréquence de base) et un amplificateur (pour augmenter la puissance du signal généré). Le signal généré est ensuite ajusté pour avoir des caractéristiques appropriées.

2. Amplification de puissance

(1) Amélioration de la force du signal : une fois le signal RF généré, il passe généralement par un étage d'amplificateur de puissance. Un amplificateur de puissance augmente la puissance du signal à un niveau qui peut interférer efficacement avec le signal cible. Par exemple, la puissance de sortie d'un brouilleur de signal RF typique peut aller de quelques watts à des dizaines de watts, selon l'application et la plage d'interférence souhaitée. Une puissance de sortie plus élevée permet au signal de brouillage de couvrir une plus grande zone et de supprimer plus efficacement les signaux légitimes.

(2) Utilisation de composants haute puissance : l'étage amplificateur de puissance utilise généralement des composants tels que des transistors LDMOS (semi-conducteur à oxyde métallique à diffusion latérale) ou d'autres dispositifs semi-conducteurs haute puissance. Ces composants sont capables de gérer de grandes quantités d’énergie électrique et de convertir la puissance d’entrée en une sortie RF haute puissance.

3.Transmission

(1) Déploiement de l'antenne : le signal RF amplifié est ensuite transmis dans l'air via une antenne. L'antenne est un élément important du dispositif de brouillage car elle peut rayonner le signal dans toutes les directions (antenne omnidirectionnelle) ou dans une direction spécifique (antenne directionnelle, qui peut être utilisée pour cibler une zone ou une source de signal spécifique). Le type d'antenne utilisé dépend du scénario d'application et de la plage de couverture requise.

(2) Propagation du signal : Une fois le signal de brouillage transmis, il se propage dans l’air sous forme d’ondes électromagnétiques. Il se propage à la vitesse de la lumière et s’étend sur une certaine plage. Lorsqu'il atteint l'appareil récepteur (tel qu'un téléphone mobile, un routeur Wi-Fi, un drone, etc.), il interfère avec le signal normal que ces appareils tentent de recevoir.

4. Mécanismes d'interférence

(1) Sélection de fréquence : les brouilleurs sont conçus pour fonctionner dans une plage de fréquences spécifique. Par exemple, s'il est utilisé pour brouiller les signaux des téléphones portables, il sélectionnera les bandes de fréquences utilisées par les réseaux mobiles, tels que le GSM (900 MHz et 1 800 MHz dans certaines régions), le CDMA, ou les différentes bandes de fréquences utilisées par les réseaux 3G, 4G et 5G. Pour le brouillage Wi-Fi, il se concentrera sur les bandes de fréquences 2,4 GHz et 5 GHz.

(2) Génération de bruit et de distorsion : en plus de dépasser la puissance légitime du signal, le signal d'interférence introduit également du bruit et de la distorsion dans les circuits du récepteur. La nature aléatoire ou chaotique du signal d'interférence interfère avec le fonctionnement normal du processus de démodulation du récepteur, ce qui rend difficile pour l'appareil d'extraire des informations significatives du signal légitime.

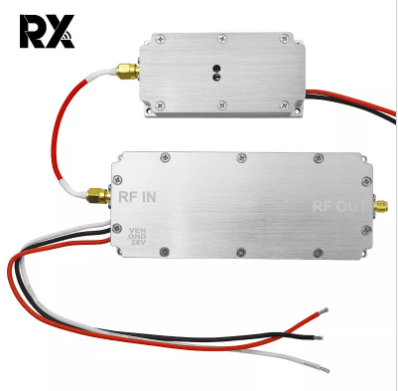

Module amplificateur de puissance RF 30 W

En résumé, les brouilleurs de signaux RF génèrent, amplifient et transmettent des signaux RF puissants dans la bande de fréquence cible, perturbant le fonctionnement normal des appareils qui dépendent de ces fréquences pour la communication, brouillant ainsi efficacement leurs signaux. Il convient de noter que dans de nombreuses régions, l'utilisation de brouilleurs de signaux RF est limitée par la loi car ils peuvent interférer avec les services de communication légitimes.
