Quelles sont les principales fonctions des circulateurs dans les brouilleurs de signaux de drones ?

Les circulateurs jouent un rôle essentiel dans les brouilleurs de signaux de drones, assurant une transmission efficace du signal, une isolation et une protection des composants RF sensibles. Voici leurs principales fonctions :

1. Contrôle de la direction du signal (isolation)

(1) Les circulateurs sont des dispositifs non réciproques qui acheminent les signaux dans un chemin de boucle fixe (par exemple, port 1 → port 2 → port 3 → port 1).

(2) Dans les brouilleurs, ils isolent le signal transmis de la puissance réfléchie, empêchant ainsi les auto-interférences et améliorant la précision du brouillage.

2. Protéger les amplificateurs RF

(1) Les brouilleurs haute puissance génèrent des signaux RF puissants qui peuvent être réfléchis et endommager l'émetteur.

(1) Minimise la perte d'insertion (moins de 0,5 dB dans les circulateurs de haute qualité), garantissant que la puissance maximale atteint l'antenne.

3. Gestion du signal multicanal

(1) Les brouilleurs avancés utilisent des circulateurs pour basculer entre plusieurs antennes ou bandes de fréquences sans fuite de signaux.

(2) Peut brouiller simultanément différentes liaisons de communication du drone (par exemple, contrôle, vidéo, GPS).

4. Stabilité et efficacité des fréquences

(1) Minimise la perte d'insertion (moins de 0,5 dB dans les circulateurs de haute qualité), garantissant que la puissance maximale atteint l'antenne.

(2) Prend en charge le fonctionnement à large bande (par exemple 1 à 6 GHz), ce qui est essentiel pour couvrir différentes fréquences de drones.

5. Intégration avec d'autres composants

(1) Souvent associé à des isolateurs pour supprimer davantage les réflexions indésirables.

(2) Peut brouiller simultanément différentes liaisons de communication du drone (par exemple, contrôle, vidéo, GPS).

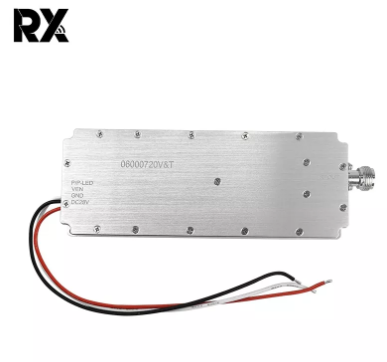

Module amplificateur de signal source numérique GaN 100W avec protection circulaire

Pourquoi les circulateurs sont-ils indispensables ?

Sans circulateurs, les brouilleurs souffrent des problèmes suivants :

❌ Le retour du signal interfère avec la transmission

❌ Les amplificateurs grillent à cause de la puissance réfléchie

❌ La perte d'énergie entraîne une portée de brouillage réduite

Exemple : dans un brouilleur de drone à 10 canaux, un circulateur garantit que chaque canal fonctionne indépendamment sans diaphonie, améliorant ainsi la fiabilité pour la protection des infrastructures militaires ou critiques.

Pour de meilleures performances, le circulateur d’un brouilleur doit avoir :

✔ Isolation élevée (>20 dB)

✔ Faible VSWR (<1,5:1)

✔ Stabilité thermique (pour déploiement extérieur)
