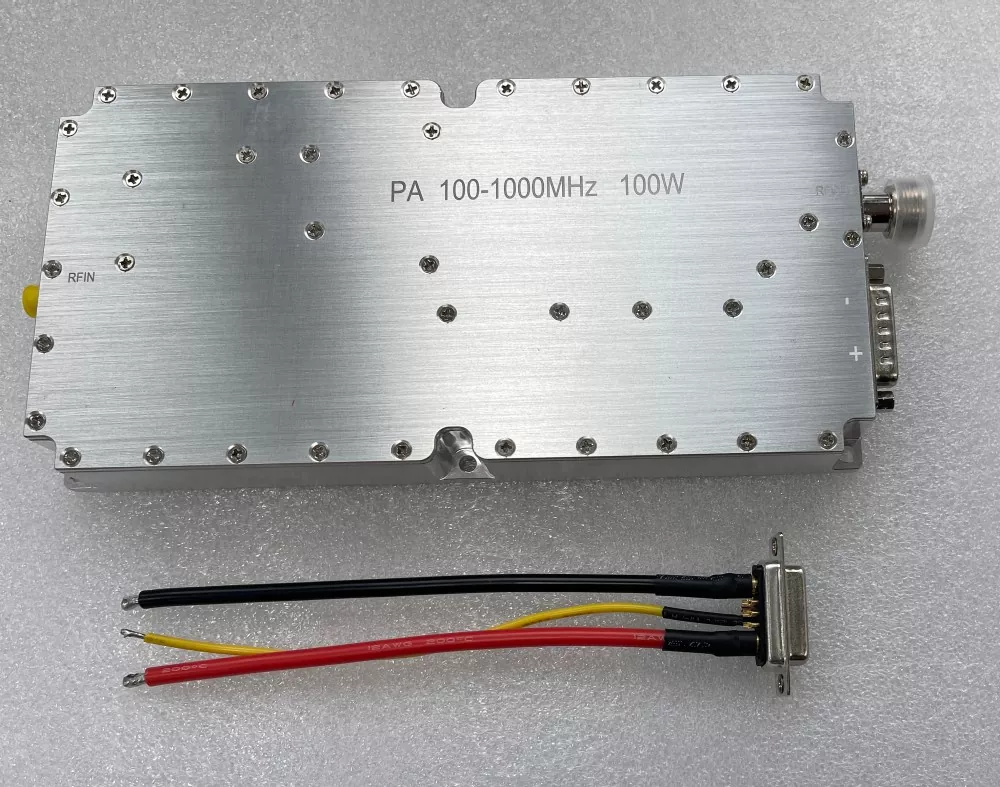

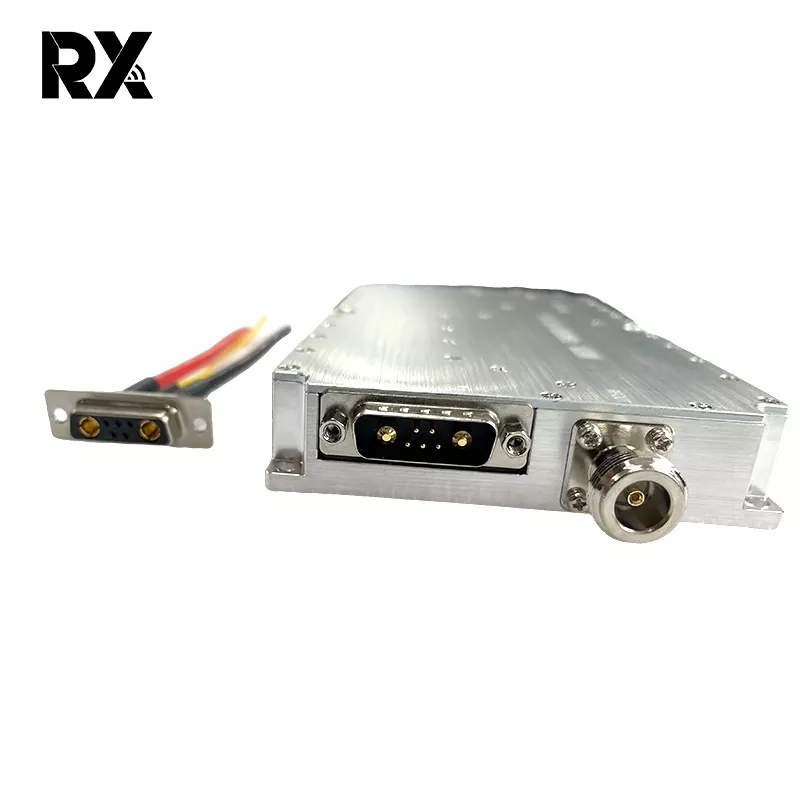

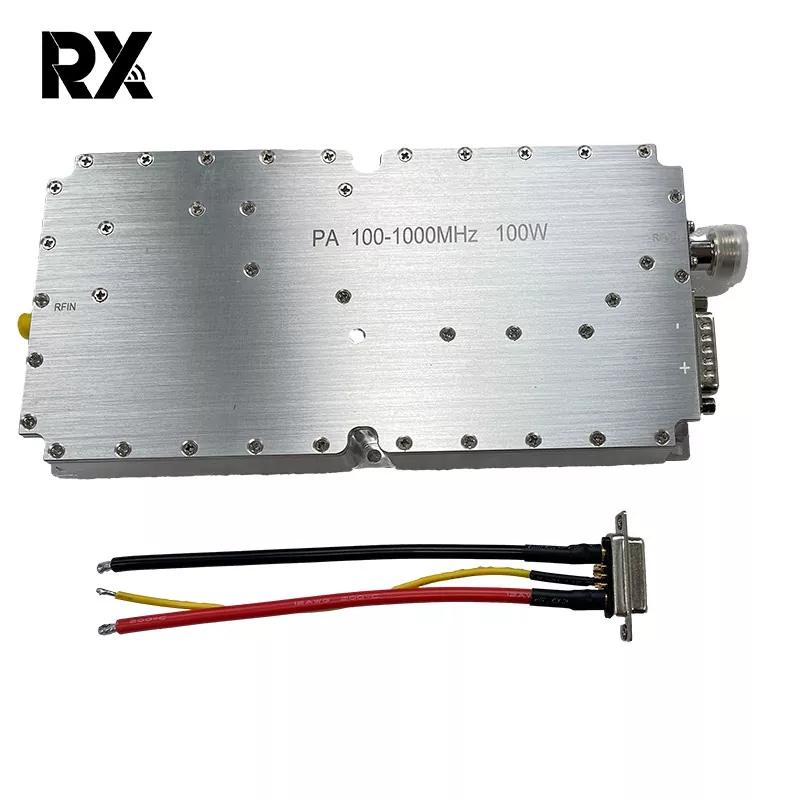

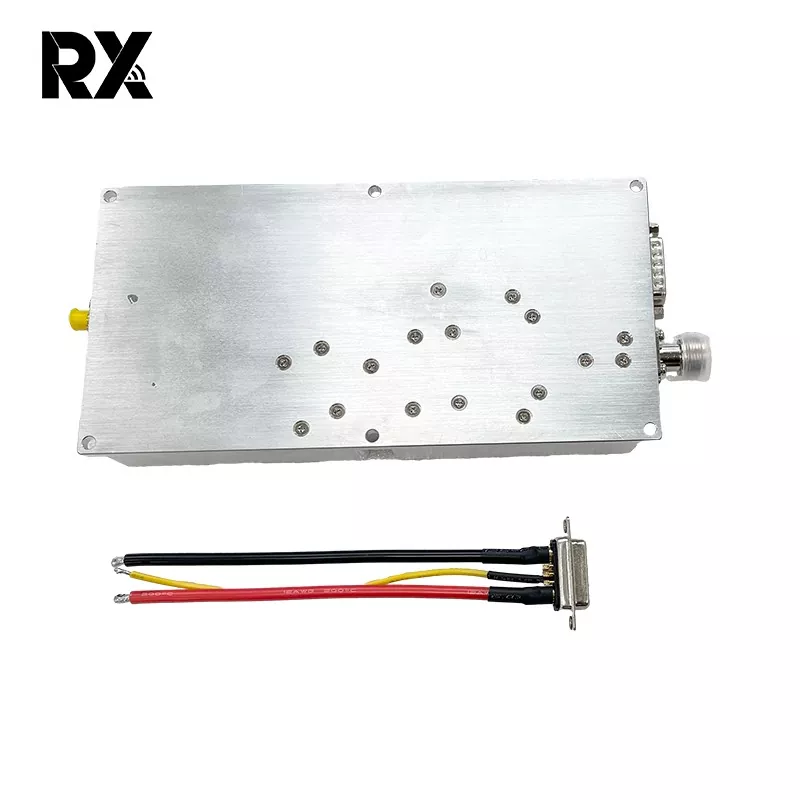

Amplificateur de puissance à large bande haute puissance 100 W 100-1000 MHz

Avantages

1. Haut débit

Un seul amplificateur peut couvrir les bandes VHF/UHF/L 100 MHz-1 GHz sans commutation de segment ni remplacement de module, simplifiant considérablement les liaisons système et réduisant le nombre d'antennes/filtres.

La planéité du gain dans la bande est généralement ≤ ±0,5 dB ~ ±2 dB, avec une faible ondulation de retard de groupe, adaptée à l'OFDM à large bande, aux sauts de fréquence ou aux signaux de modulation numérique.

2. Haute puissance et haute efficacité

La puissance de saturation en onde continue de 50 dBm (généralement 100 W) offre une marge de liaison suffisante pour les communications longue portée, les interférences électroniques et les rayonnements CEM.

L'amplificateur de puissance à large bande 100 W 100-1000 MHz utilise la technologie LDMOS, il est plus mature et stable, atteignant une efficacité de drain ajoutée de 45 % à 55 %. LDMOS offre également une plus grande tolérance aux températures élevées et basses, ce qui rend l'amplificateur plus adaptable aux conditions météorologiques extrêmes.

3. Autoprotection et surveillance complètes

La version 100 W 100-1 000 MHz ajoute des fonctions intégrées de détection de température, de surtension, de surintensité et de puissance inverse ; il réduit automatiquement la puissance ou s'éteint lorsque la température du substrat est trop élevée, la tension d'alimentation est trop élevée ou le VSWR est anormal. L'état peut être signalé via l'interface RS-232/485, garantissant un fonctionnement de haute fiabilité 24h/24 et 7j/7.

4. Large gamme d'applications

Le même matériel peut servir aux interphones de sécurité publique, à la RFID UHF, à la transmission d'images sans fil, aux microstations de base cellulaires, aux compteurs intelligents, aux liaisons de données de drones, au blindage des signaux, etc.

Spécification principale
