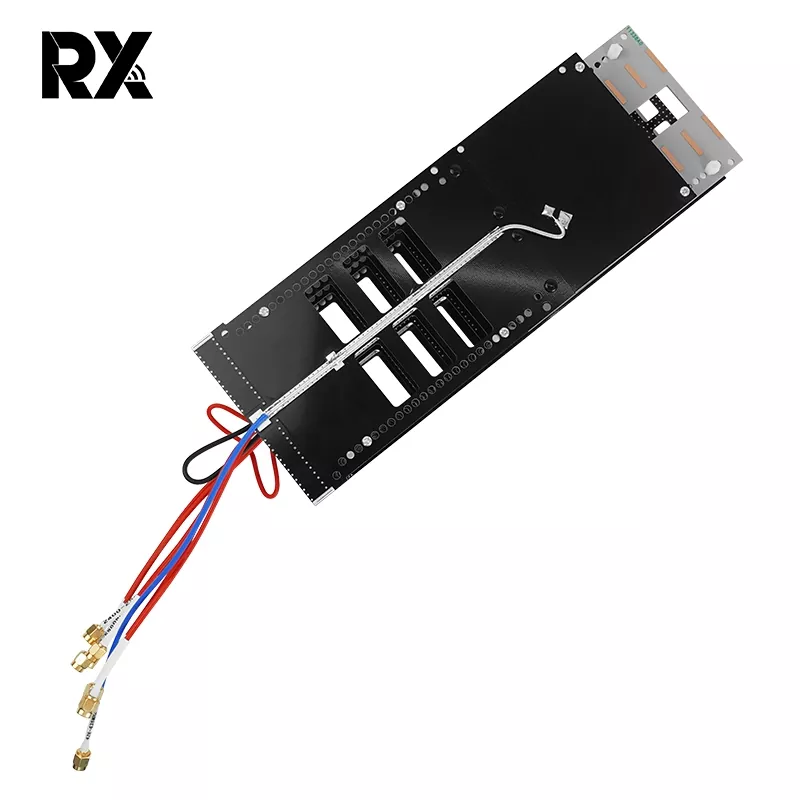

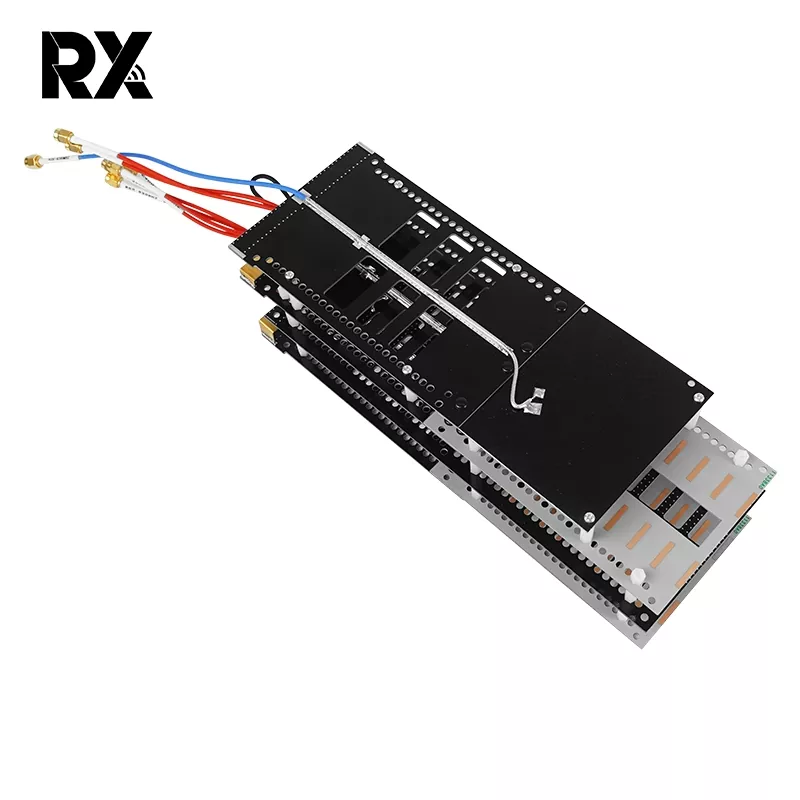

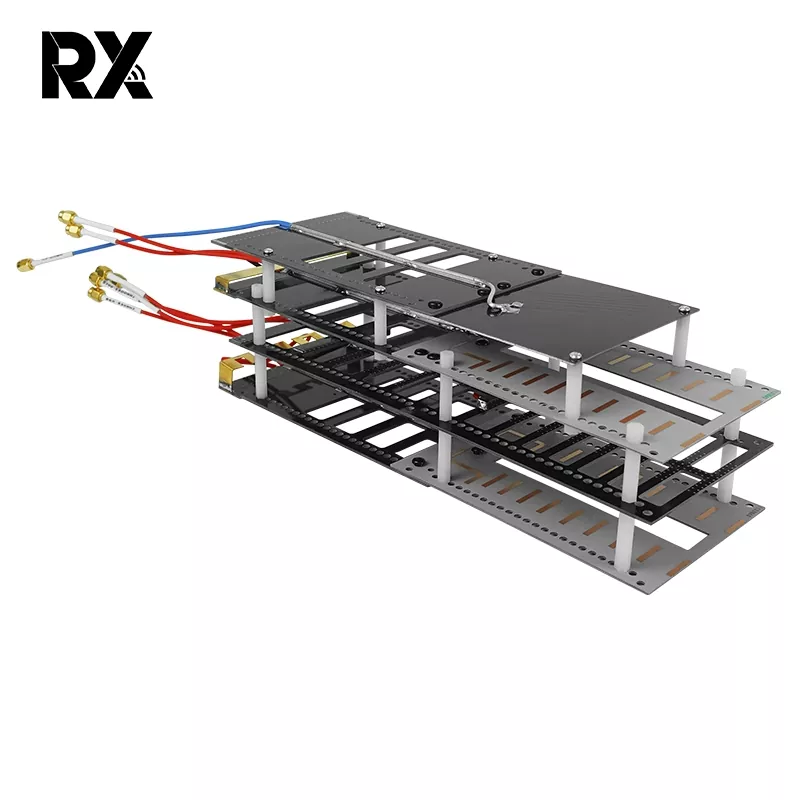

Antenne PCB combinée à 7 bandes à gain élevé

L'antenne PCB combinée à 7 bandes à gain élevé est une antenne innovante qui combine une technologie de pointe avec des performances supérieures de RX. Il intègre sept bandes de communication différentes sur une carte PCB, réalisant une communication multibande efficace, et avec des caractéristiques de gain élevées, il peut fournir une prise en charge de signal stable et puissante pour divers appareils de communication sans fil.

envoyer une demande

Description du produit

Le processus de production d'antenne PCB combinée à 7 bandes à gain élevé est relativement mature, après des tests et une vérification de qualité stricts, avec une fiabilité et une stabilité élevées. Dans une variété de conditions environnementales complexes, telles que haute température, basse température, humidité, etc., peut maintenir de bonnes performances de travail, pour assurer la continuité et la stabilité de la communication.

De plus, l'antenne PCB combinée à 7 bandes à gain élevé peut prendre en charge sept bandes de fréquences de communication différentes avec une large couverture, y compris, mais sans s'y limiter, les bandes de fréquences de communication mobile couramment utilisées (par exemple 2G, 3G, 4G, 5G) ainsi qu'une partie de l'IoT et bandes de fréquences des réseaux privés.

Antenne PCB combinée à 7 bandes à gain élevé de spécification

Paramètre de performances
Taper	Fréquence (Personnalisé)	Gagner	VSWR	Horizontal Largeur du faisceau	Verticale Largeur du faisceau

433MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1.2G	1 160-1 280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1 160-1 620 MHz	8 dBi		55-75º	52-68º
2,4G	2 400-2 500 MHz	16 dBi		48-58º	27-38º
5.2G	5 100-5 350 MHz	17 dBi		35-45º	27-38º
5,8G	5 700-5 900 MHz	17 dBi		35-45º	27-38º

Rapport avant/arrière		≥18dB
Impédance d'entrée		50Ω
Entrée maximale		50W
Type de connecteur d'entrée		086 câble 7 pièces * SMS-J

Paramètre mécanique

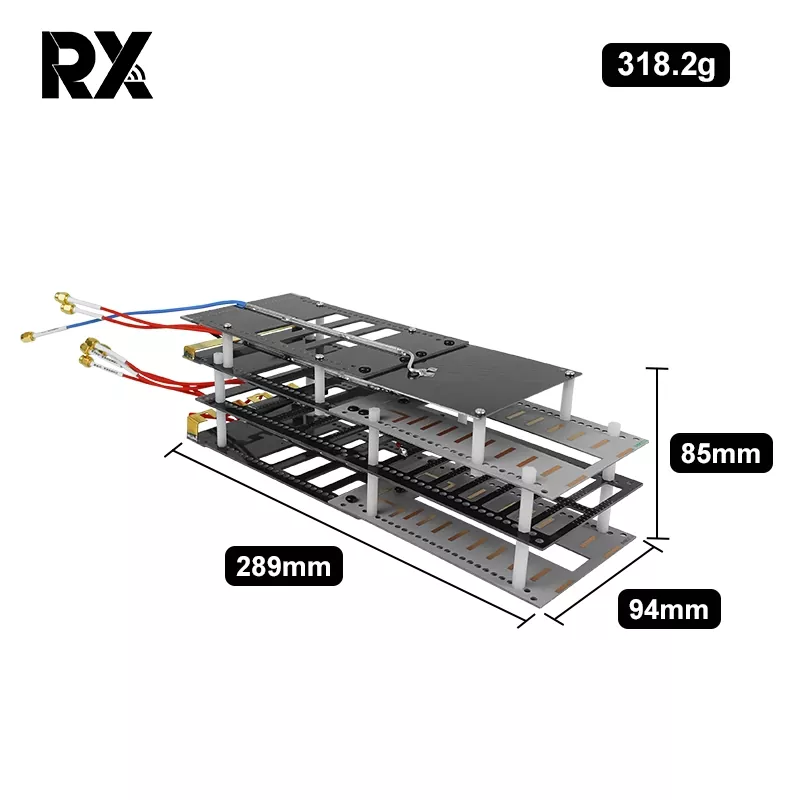

Dimension (LLH)		28497.560mm
Poids de l'antenne (kg)		0,35 kg
Humidité de travail (％)		10%-95%
Couleur de la surface		Couleur noir et gris
Température de travail (ºC)		-40～65 º
