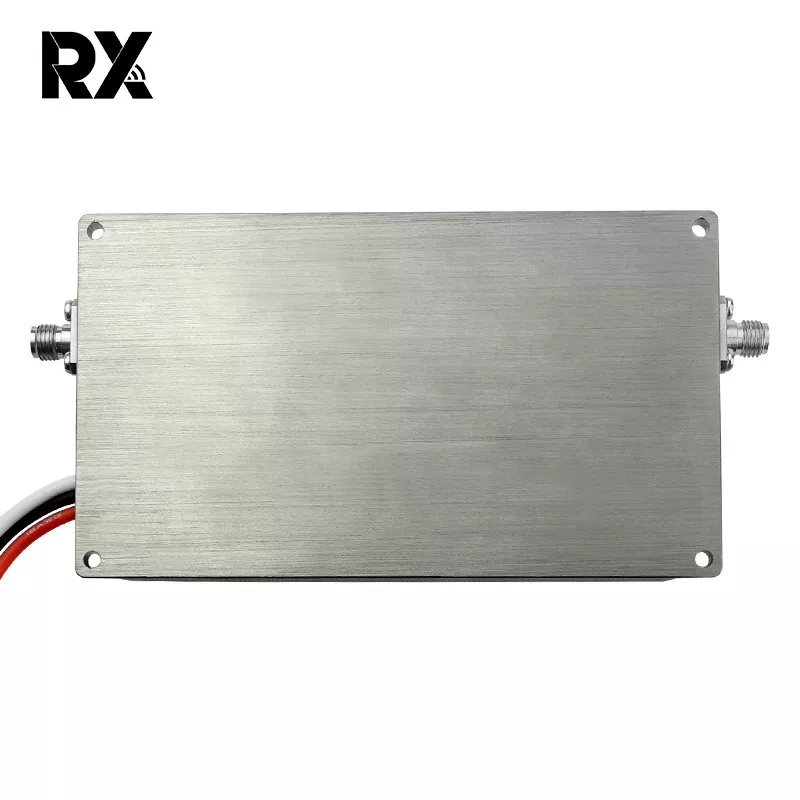

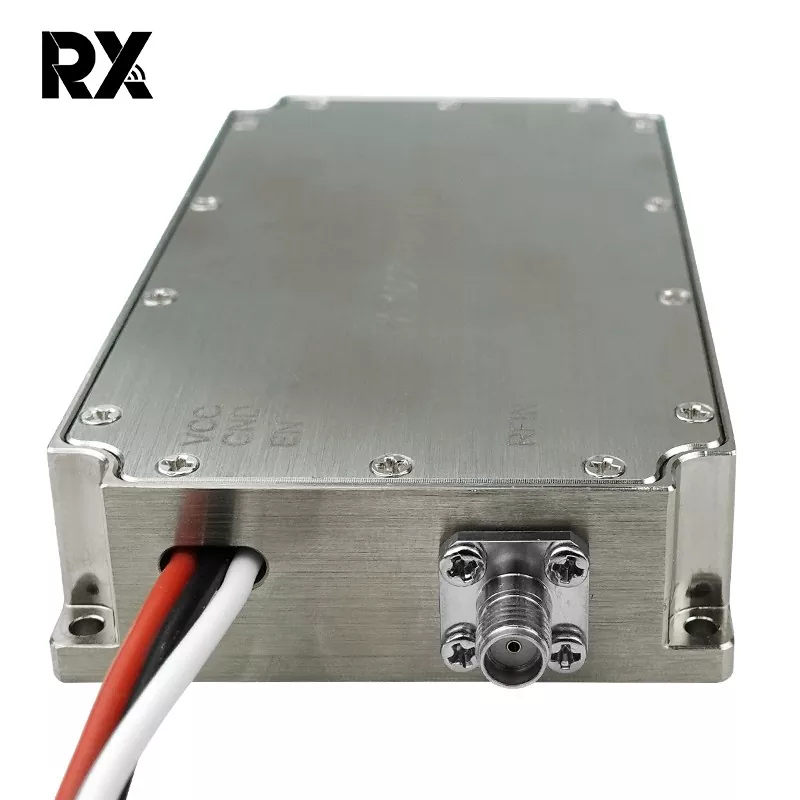

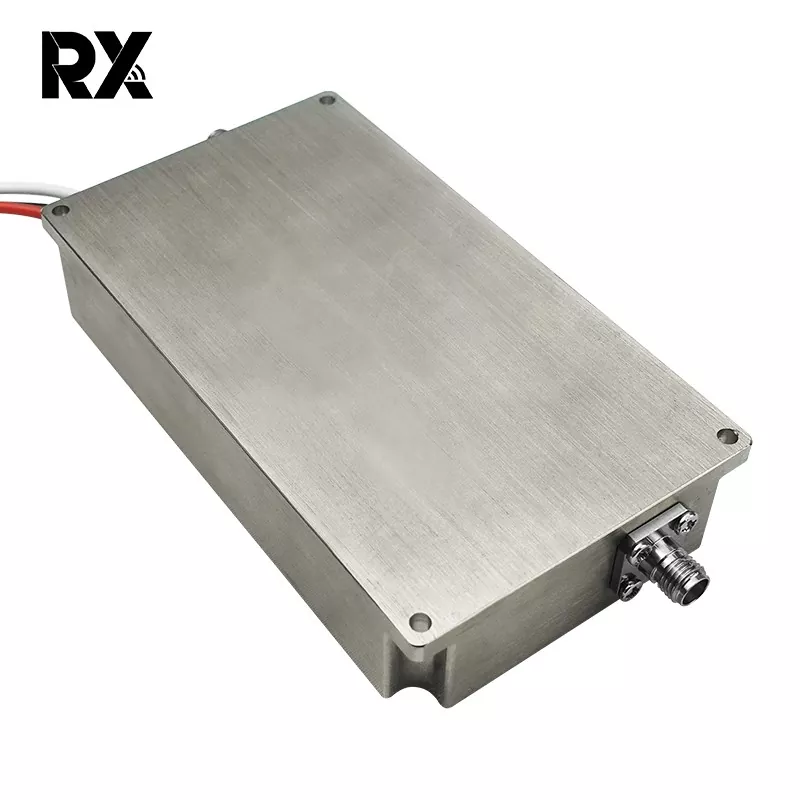

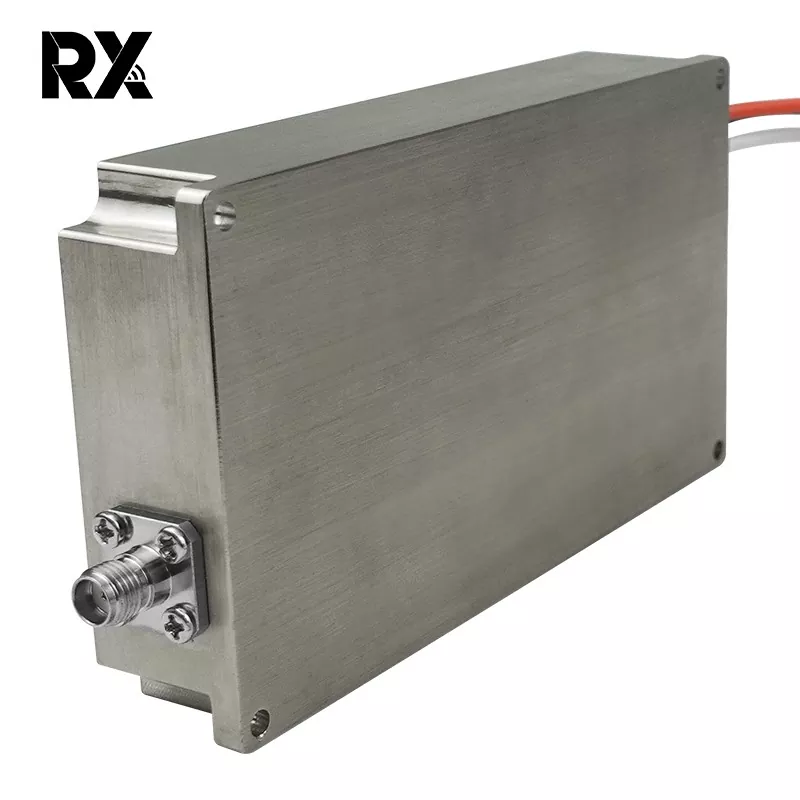

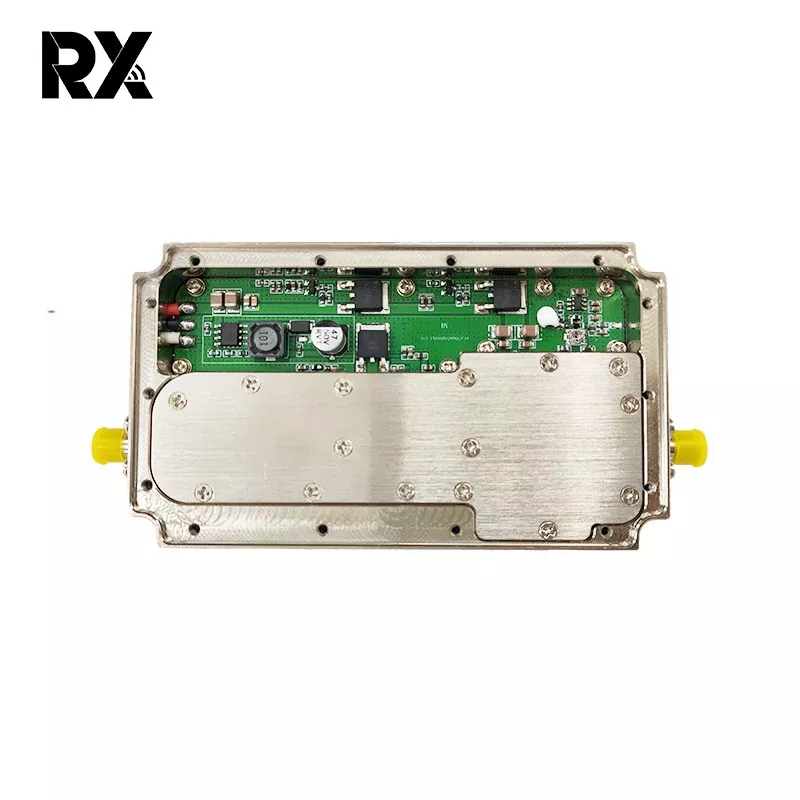

Amplificateur de puissance à bande ultralarge 20 W, 500-7 300 MHz

Il s'agit d'un amplificateur de puissance à bande ultralarge sans source de signal de 20 W, 500-7 300 MHz. Il joue un rôle crucial dans la répartition de l’énergie et la protection des lignes au sein du système. Bien qu'il ne fournisse pas de gain lui-même, il peut atténuer, adapter ou isoler avec précision les signaux haute puissance jusqu'à 20 W dans une bande passante ultra-large de 500 MHz à 7,3 GHz.

envoyer une demande

Description du produit

Principaux avantages :

Cette puce d'amplificateur de puissance 20 W 500-7 300 MHz couvre 500-7 300 MHz, couvrant simultanément les bandes L, S, C et une partie des bandes X, permettant des utilisations multiples dans une seule puce. Cela réduit le nombre de composants répartiteurs de fréquence, réduisant ainsi la taille et réduisant les coûts. Il facilite la commutation entre les bandes d’interférences, éliminant ainsi le besoin de sources de signaux et d’antennes externes. Une seule puce à large bande peut gérer les interférences allant des basses fréquences, des bandes conventionnelles, aux hautes fréquences.

Fonction principale :

Dans une liaison émetteur-récepteur à large bande, il sauvegarde la puissance d'entraînement de 20 W dépassant la limite de l'étage précédent à un niveau que la puce suivante peut gérer, empêchant ainsi le LNA/mélangeur suivant d'être compressé ou grillé. Résiste à une puissance instantanée ≥ 20 W. Lorsque la puissance réfléchie se produit en raison d'une inadéquation d'antenne ou d'un circuit ouvert dans l'étape suivante, cet amplificateur de puissance 500-7300 MHz 20 W absorbe/atténue l'énergie réfléchie pour protéger les transistors de puissance dans l'étape précédente.

Cet amplificateur de puissance, inséré entre deux étages d'amplificateur de puissance, peut réduire la perte de réflexion de 3 à 6 dB, réduire les réflexions entre les étages, supprimer l'auto-oscillation et améliorer l'isolation entre les étages.

Spécifications de l'amplificateur de puissance ultra-large bande 20 W 500-7 300 MHz (TC = 25 ℃)

Non.	Description	Symbole	Min.	Tapez		Max.	Unité	Remarque
1.	Fréquence de fonctionnement	PC	500			7300	MHz
2.	Puissance d'entrée	Épingle		0			dBm
3.	Puissance de sortie CW	Psat	42.5	43		44	dBm	Onde continue
4.	Gain de puissance	généraliste		43			dBm	@ Broche = 0 dBm
5.	Planéité du gain de puissance	△Gp		±1,5			dB	@ Broche = 0 dBm
6.	Perte de retour d'entrée	S11		-15			dB
7.	Tension de fonctionnement	Vcc	24	30		36	V
8.	Consommation actuelle	A		2		3	A	@ Poud=10~15W
9.	Entrée du connecteur RF		SMA, Femme
10.	Sortie du connecteur RF		SMA, Femme
11.	Poids			0.278		0.3	Kilogrammes
12.	LongueurLargeurHauteur		1056020			mm
13.	Puissance d'entrée maximale	PinMax	≤10			dBm

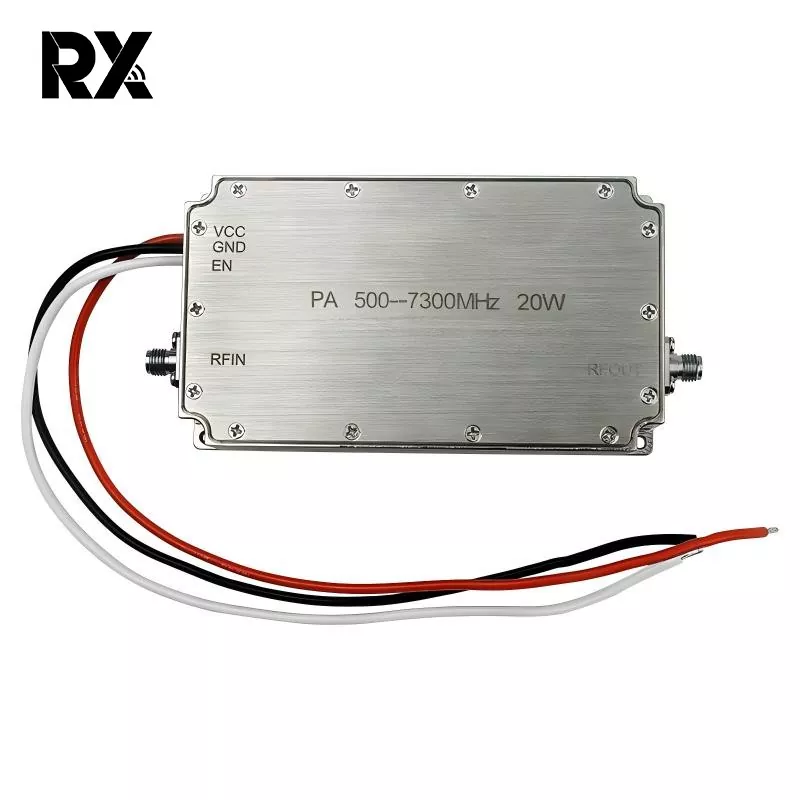

14.	Définition de l'interface	VDD	A1		24 Vcc
		GND	A2		Sol
		Activer	1		5 V ~ Vdd : activé 0 V : éteint
	Dimension hors tout	Note: 1、 Les dimensions hors tout sont à titre de référence uniquement ； 2、 La taille peut être augmentée ou diminuée de manière appropriée en fonction des exigences du client ； 3、 Les positions de l'interface d'entrée, de l'interface de sortie et de l'interface d'alimentation peuvent être modifiées en fonction des besoins réels des clients ;
	Dimension hors tout

Courbes de performance (échantillons mesurés réels, 25 °C, 28 V)

Fréquence	saisir	24V			30V			36V
(MHz)	(dBm)	Moue (dBm)	Je(A)	η(%)	Moue (dBm)	Je(A)	η(%)	Moue (dBm)	Je(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
