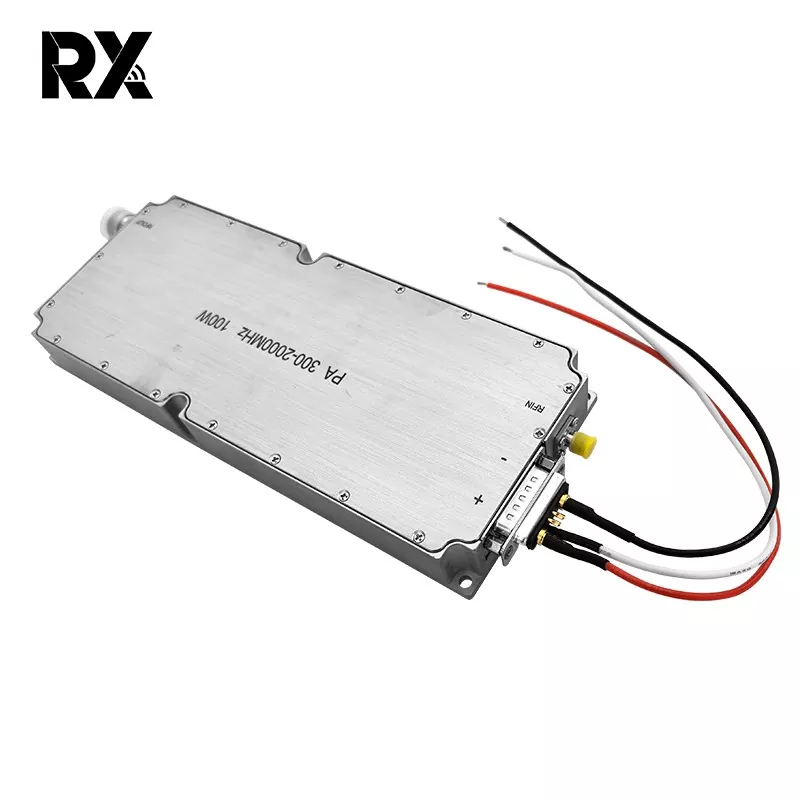

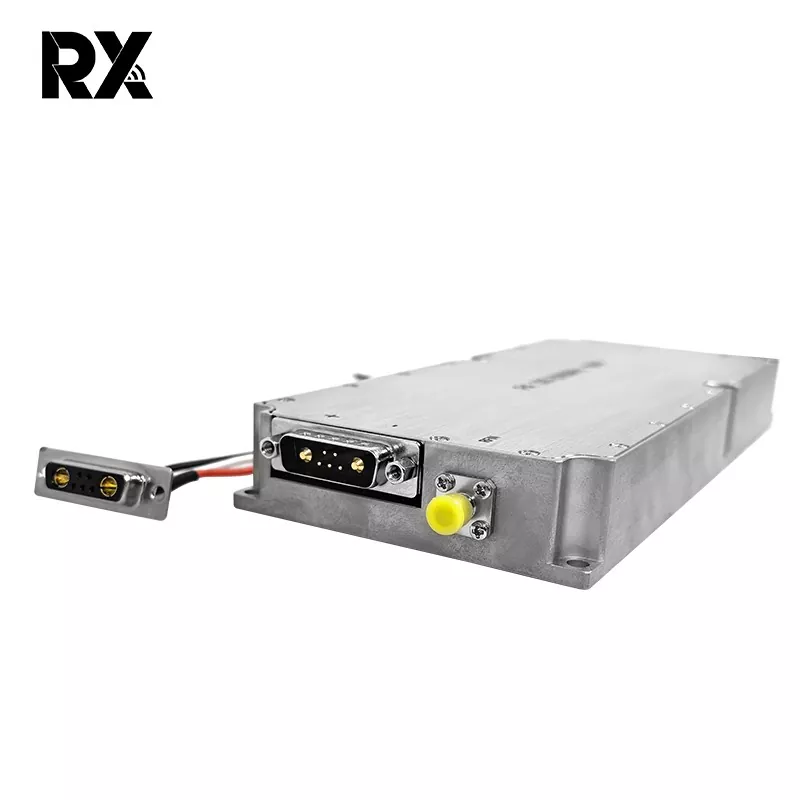

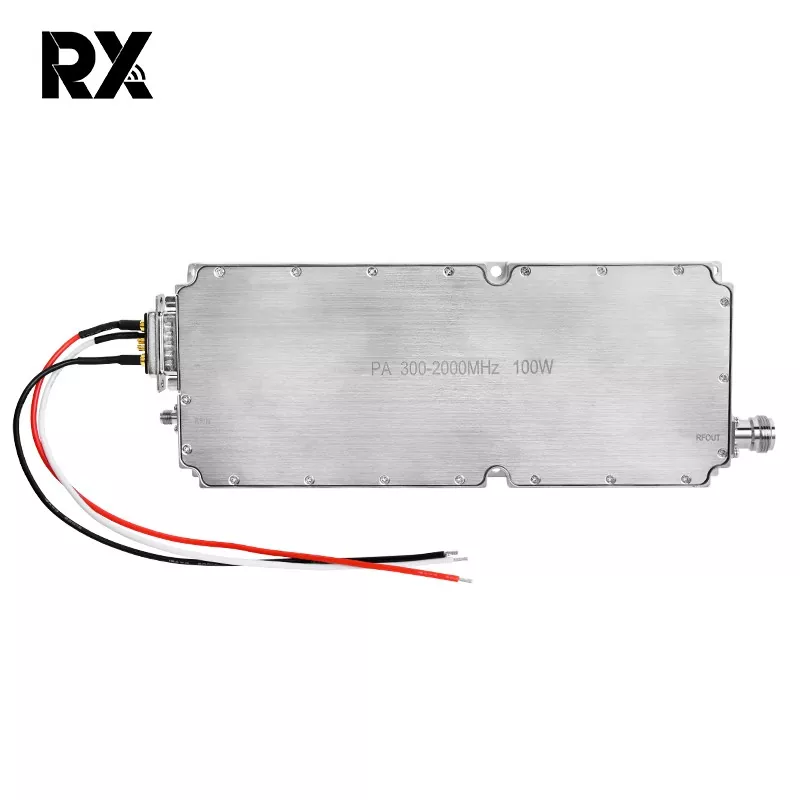

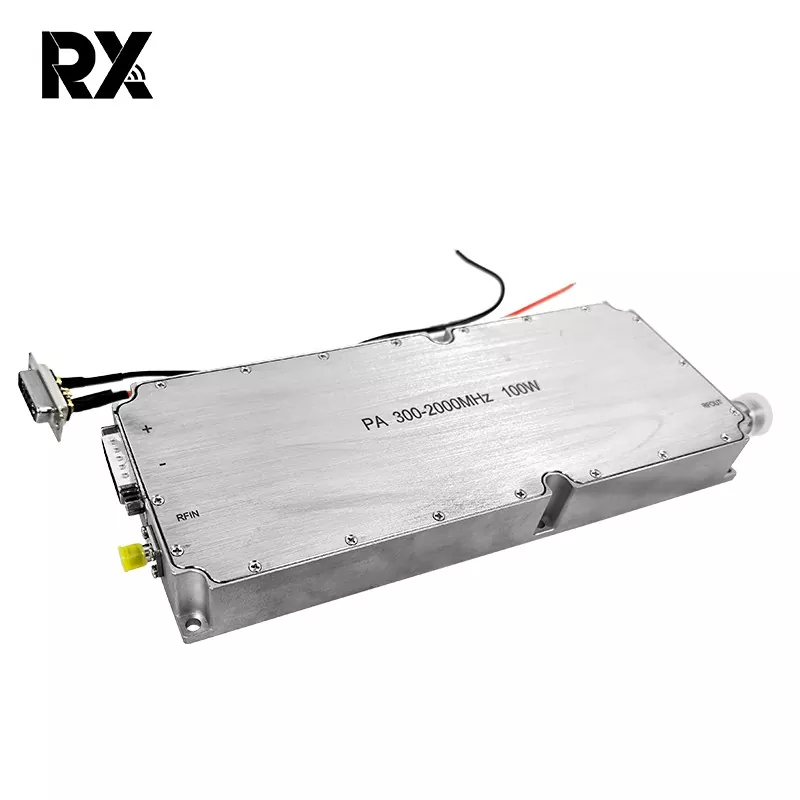

Module amplificateur de puissance RF 100W, 300 -2000MHz, 32V, 8a, Gain élevé

Le module amplificateur de puissance RF 100 W est un module amplificateur haute puissance conçu spécifiquement pour les systèmes RF professionnels. Il couvre une bande de fréquence de fonctionnement ultra-large de 300 à 2 000 MHz, peut prendre en charge une alimentation 32 V CC et a un courant de fonctionnement nominal de 8 A. Le module amplificateur de puissance RF 100 W 300-2000 MHz 32 V 8 A à gain élevé peut résoudre efficacement le problème de puissance dans la transmission du signal RF et est largement utilisé dans les communications sans fil, les tests RF, le contrôle industriel et d'autres domaines.

envoyer une demande

Description du produit

Ce module a une puissance élevée de 100 W, une large bande de fréquences de 300 à 2 000 MHz et une fiabilité de qualité industrielle. Le module amplificateur de puissance RF 100 W 300-2000 MHz 32 V 8 A à gain élevé peut non seulement résoudre le problème principal de « les signaux faibles ne peuvent pas être transmis sur de longues distances », mais également s'adapter aux besoins des systèmes RF dans plusieurs scénarios.

Spécification du produit

Non.	Description	Symbole	Min.	Taper		Max.	Unité	Remarque
1.	Fréquence de fonctionnement	PC	300			2000	MHz
2.	Puissance d'entrée	Épingle		2			dBm
3.	Perte de retour d'entrée	Psat	49	50.5			dBm	Onde continue
4.	Gain de puissance	généraliste		48.5			dBm	@ Pin=2 dBm
5.	Planéité du gain de puissance	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Perte de retour d'entrée	S11		-15			dB
7.	Tension de fonctionnement	Vcc	28	32		32	V
8.	Consommation actuelle	A		8		11	A	@ Moue>80W
9.	Entrée du connecteur RF		SMA, Femme

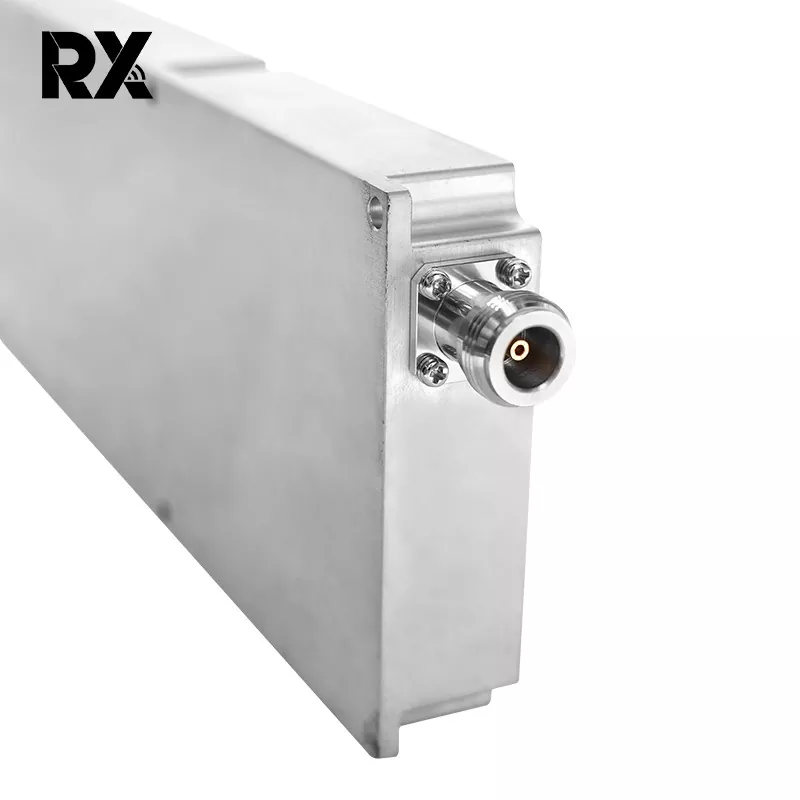

10.	LongueurLargeurHauteur		N- Femme
11.	Poids		0.95				Kilogrammes

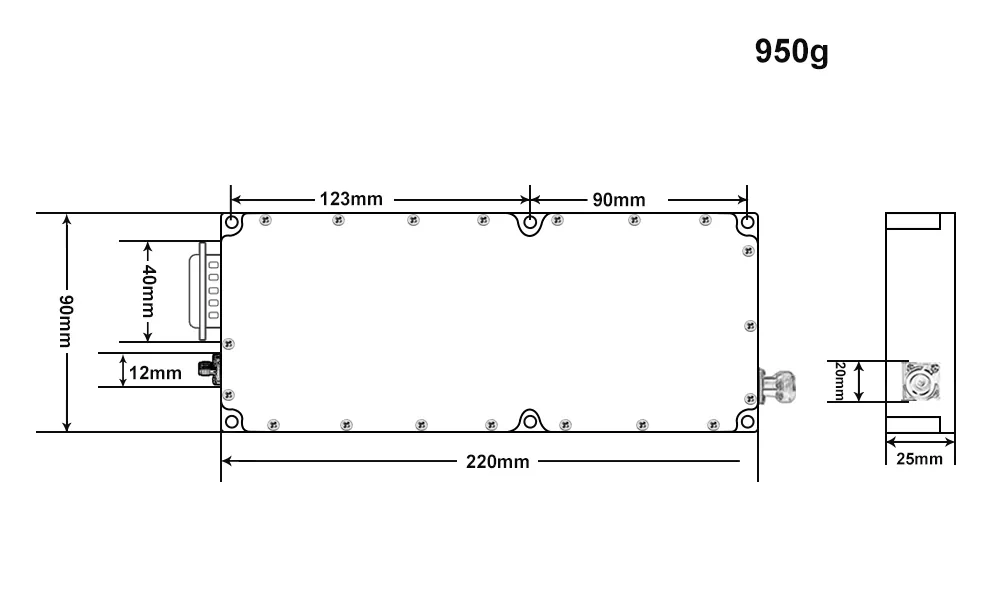

12.	LongueurLargeurHauteur		2209025			mm
13.	Puissance d'entrée maximale	PinMax	≤10			dBm
14.	Planéité du gain de puissance (7W2 Femelle)	VDD	A1		28 Vcc
		GND	A2		Sol
		Protection contre les surintensités	1		Fonctionnement normal : 0 V Protection contre les surintensités : + 5 V			Protection contre les surintensités @ 25A
		Protection contre la surchauffe	2		Fonctionnement normal : 0 V Protection contre la surchauffe : + 5 V			Surchauffe
		Activer	3		5 V ~ Vdd : activé 0 V : éteint			protection @ 100 ℃
		GND	4		Sol
		État	5		Fonctionnement normal : 0 V Protection de l'État : + 5 V
